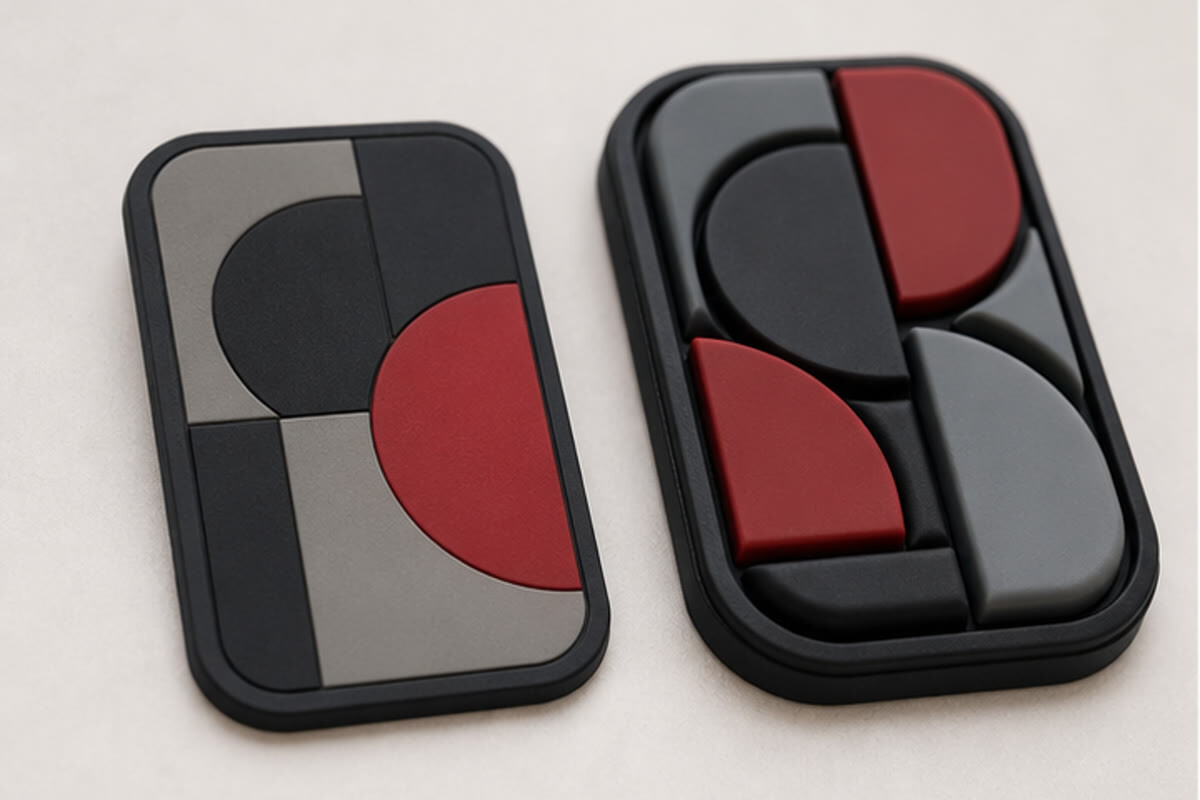

ПВХ-шеврон 2D или 3D: в чём разница и что выбрать

Обозначения 2D и 3D описывают не форму самого шеврона, а характер рельефа его лицевой поверхности. В 2D-варианте цветные зоны расположены на нескольких плоских уровнях. В 3D-варианте элементы получают округлую или скульптурную поверхность. Оба решения делают из мягкого ПВХ, но они по-разному передают логотип и мелкие детали.

Варианты изготовления: ПВХ-нашивки.

Как выглядит 2D ПВХ-шеврон

В 2D-макете каждая цветная область имеет ровную поверхность и отделена от соседней границей или перепадом высоты. Это удобный вариант для надписей, эмблем, геометрических знаков и изображений с чёткими контурами.

• лучше читаются небольшие буквы и прямые линии;
• проще сохранить точные пропорции логотипа;
• можно сочетать несколько плоских уровней;
• поверхность выглядит графично и аккуратно;
• легче контролировать одинаковую толщину элементов.

Как выглядит 3D ПВХ-шеврон

В 3D-варианте рельеф плавно меняет высоту, а поверхность деталей может быть выпуклой, округлой или наклонной. Такой шеврон сильнее воспринимается на ощупь и подходит для крупных символов, маскотов и простых объёмных форм.

• выраженный тактильный эффект;
• заметный объём при боковом освещении;
• подходит для крупных элементов без тонких контуров;
• может сочетаться с плоскими 2D-зонами;
• требует более тщательной проверки глубины и расстояний.

Когда выбрать комбинированный вариант

Часто оптимален не выбор строго между 2D и 3D, а сочетание технологий: название и тонкие элементы делают плоскими, а основной символ — объёмным. Так шеврон сохраняет читаемость и получает визуальный акцент.

Что изменить в исходном логотипе

• убрать градиенты и прозрачность;
• разделить изображение на замкнутые цветные зоны;
• увеличить слишком тонкие линии и промежутки;
• подготовить упрощённую версию мелкой подписи;
• указать, какие элементы должны быть выше или ниже;
• задать форму внешнего контура и размер готового шеврона.

Особенности производственного макета подробнее разобраны в статье «Как изготавливают ПВХ-шевроны».

Как влияет размер

Чем меньше шеврон, тем осторожнее нужно использовать 3D-рельеф. Крупная округлая форма в маленьком масштабе может занять место, необходимое для просветов и надписей. Проверять макет следует в реальном размере, без увеличения на экране.

Крепление и назначение

Выбор 2D или 3D обычно не определяет способ крепления. Его выбирают по изделию: пришивание по краю, липучка, клеевой слой или предусмотренные конструкцией отверстия. Важно заранее указать материал основы и условия использования. Варианты крепления собраны в материале «Как крепить ПВХ-шеврон к одежде».

Что прислать для расчёта

• логотип в векторном формате;
• размер шеврона в миллиметрах;
• желаемые цвета;
• фотографию места крепления;
• предпочтение по 2D, 3D или комбинированному рельефу;
• тираж и способ крепления.

Контур и количество цветов не равны 2D или 3D

Фигурный внешний край не делает нашивку трёхмерной: круглая или сложная по контуру деталь может иметь плоские уровни рельефа. Одноцветная нашивка также бывает объёмной — рисунок выделяется перепадом высот и освещением. В задании отдельно укажите внешний контур, цвета и профиль рельефа.

Для сложного силуэта проверьте узкие выступы и возможность пришивания. Обведите на макете маршрут строчки: если ему негде пройти, стоит упростить контур или добавить согласованное поле. Число цветов выбирайте после оценки читаемости, а не как показатель качества само по себе.
